深入解析延迟渲染（Deferred Shading）

延迟渲染（Deferred Shading）是现代图形渲染引擎（如 Unreal Engine、Unity HDRP 及自定义 Vulkan/DirectX12 引擎）中处理多光源场景的核心渲染范式。本文将从基本原理、G-Buffer 设计、Vulkan Subpass 工程实践、混合渲染工作流到进阶光照优化进行全面解构与扩展。

一、渲染范式变革：从正向到延迟

1. 正向渲染（Forward Rendering）的痛点

在传统的正向渲染管线中，光照计算直接在几何体的片元着色器（Fragment Shader）阶段执行。渲染复杂度通常表示为： \[\text{Complexity} = O(N_{\text{objects}} \times M_{\text{lights}} \times \text{Overdraw})\]

光照计算冗余 (Overdraw Overhead)：即便启用了 Early-Z（早期深度测试），在存在复杂遮挡、Alpha 测试或无序绘制的场景中，许多片元在执行完极耗性能的光照算法后，仍可能在后续测试中被丢弃，造成大量的算力浪费。
多光源性能骤降：每增加一个光源，每个受影响的几何体都需要重新绘制一次（或在单个 Shader 内用循环遍历所有光源），导致着色器指令膨胀、变体激增，性能随光源数量呈线性甚至指数级下降。

2. 延迟渲染的核心解耦思想

延迟渲染的核心在于“将几何处理与光照计算彻底解耦”。整个渲染过程分为两个主阶段：

几何阶段（Geometry Pass）：渲染场景几何体，但不计算任何光照，仅将光照计算所需的表面属性（位置、法线、材质参数等）写入一组称为 G-Buffer（G-缓冲区） 的帧缓冲附件中。

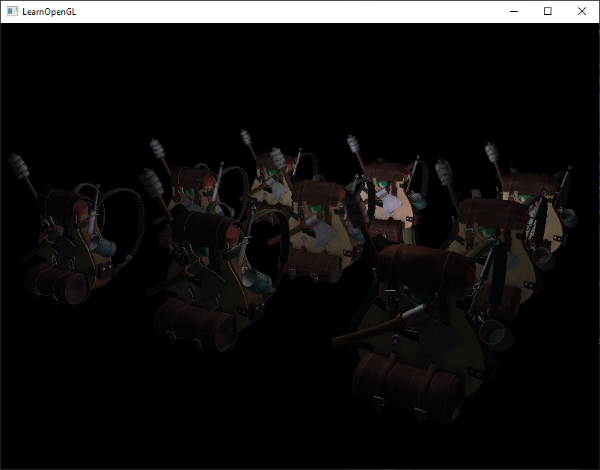

光照阶段（Lighting Pass）：以全屏矩形（Screen Quad）或光源体积为驱动，逐像素读取 G-Buffer 中的信息，统一执行光照计算并输出最终颜色。

解耦后的计算复杂度降为： \[\text{Complexity} = O(N_{\text{objects}}) + O(\text{Screen Pixels} \times M_{\text{visible\_lights}})\]

关键优势：在此流程下，光照计算仅对最终在屏幕上可见的像素执行一次，彻底消除了 Lighting 阶段的 Overdraw 浪费。

二、 G-Buffer 架构设计与存储优化

G-Buffer（Geometry Buffer）是连接几何阶段与光照阶段的数据纽带。合理的 G-Buffer 布局不仅能节约显存空间，还能大幅降低带宽占用。

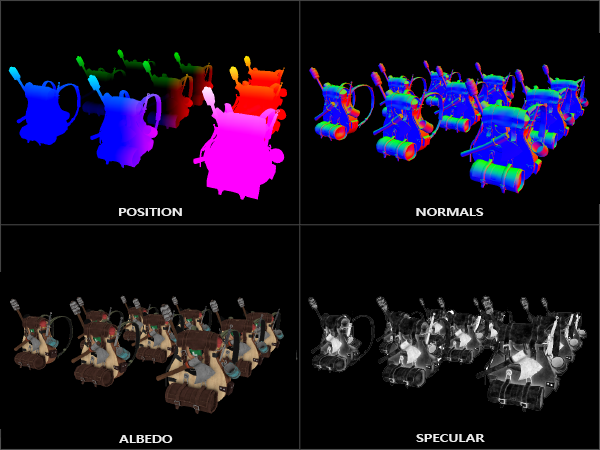

1. 经典 G-Buffer 布局

以计算 Blinn-Phong 或基础 PBR 光照为例，标准 G-Buffer 包含以下物理量：

附件名称	记录数据	推荐格式	占用内存/像素
G-Position	观察空间/世界空间位置 \((X, Y, Z)\)	`VK_FORMAT_R16G16B16A16_SFLOAT`	8 Bytes
G-Normal	表面法线向量 \((N_x, N_y, N_z)\)	`VK_FORMAT_R16G16B16A16_SFLOAT`	8 Bytes
G-AlbedoSpec	漫反射颜色 \((R, G, B)\) + 镜面强度/粗糙度	`VK_FORMAT_R8G8B8A8_UNORM`	4 Bytes
G-Depth	硬件深度缓冲区 (Depth Buffer)	`VK_FORMAT_D32_SFLOAT`	4 Bytes

2. 工业级 G-Buffer 带宽优化扩展

在实际工程中，8 字节/像素的 G-Position 会带来巨大的显存带宽开销。现代引擎通常采用以下优化手段：

深度重建位置 (Position Reconstruction from Depth)：
- 原理：取消独立的 G-Position 附件。在光照阶段，利用 G-Depth 中的深度值 \(d\)，结合像素的屏幕坐标 \((u, v)\) 和相机的逆投影矩阵（Inverse Projection Matrix），实时反算出视空间或世界空间坐标。
- 收益：直接将 G-Buffer 的写出带宽降低约 30%~40%。
法线编码压缩 (Normal Encoding)：
- 利用八面体编码（Octahedral Normal Encoding）将单位法线向量 \((N_x, N_y, N_z)\) 压缩存储至 2 个 8-bit 或 16-bit 通道，进一步节省显存。

三、延迟渲染的权衡利弊

维度	延迟渲染（Deferred Shading）	正向渲染（Forward Rendering）
多光源扩展性	极其优秀，可轻松支持上千动态光源	较差，受限于 Shader 遍历或多 Pass 绘制
Overdraw 消耗	光照计算无 Overdraw	光照计算存在严重 Overdraw
半透明渲染	原生不支持（只能存储单层片元）	原生支持（从后往前排序混合）
显存与带宽	极高（G-Buffer 频繁读写）	极低（直接写入 Render Target）
抗锯齿 (AA)	无法原生使用硬件 MSAA	原生完美支持硬件 MSAA
材质多样性	受限（所有物体倾向共享同一种 Shader）	灵活（每个物体可独立编写复杂 Shader）

局限性的主流解决方案

半透明物体：使用混合渲染流，即先用延迟渲染处理不透明物体，再用正向渲染 Pass 叠加透明物体。
硬件 MSAA 缺失：使用后处理抗锯齿技术（如 TAA、SMAA 或 FXAA）。
材质单一：在 G-Buffer 中增加 Material ID 通道，光照阶段根据 ID 进行着色分支处理（Branching）。

四、工程实现：基于 Vulkan Subpass 的现代管线实践

在移动端 Tile-Based GPU（TBR/TBDR）及现代 PC 显卡架构下，传统的 Multi-Pass 延迟渲染（将 G-Buffer 写入 VRAM，再从 VRAM 读取）会导致极高的显存带宽消耗与发热。

Vulkan 引入了 Subpass 和 Input Attachment 机制，允许 G-Buffer 数据保存在 Tile Memory（片上 SRAM 高速缓存） 中，甚至不需要写回主显存，从而实现极其高效的延迟光照。

+-------------------------------------------------------------------+
|                        VkRenderPass                               |
|  +---------------------------+     +---------------------------+  |
|  |     Subpass 0 (Geometry)  |     |     Subpass 1 (Lighting)  |  |
|  |                           |     |                           |  |
|  |  Writes to G-Buffer       |====>|  Reads via subpassInput   |  |
|  |  Attachments              |     |  (Kept in Tile Memory!)   |  |
|  +---------------------------+     +---------------------------+  |
+-------------------------------------------------------------------+

1. Subpass 0：几何阶段 (Geometry Pass)

几何 Pass 的使命是将场景物体的表面属性渲染并填入 G-Buffer 附件中。

GLSL 几何阶段着色器示例 (Geometry Shader)

#version 450

// 对应 Vulkan VkSubpassDescription 中 pColorAttachments 的索引
layout (location = 0) out vec4 gPosition;
layout (location = 1) out vec4 gNormal;
layout (location = 2) out vec4 gAlbedoSpec;

layout (location = 0) in vec2 inTexCoords;
layout (location = 1) in vec3 inFragPos;
layout (location = 2) in vec3 inNormal;

layout (set = 0, binding = 0) uniform sampler2D textureDiffuse;
layout (set = 0, binding = 1) uniform sampler2D textureSpecular;

void main()
{
    // 1. 存储片段世界/视空间位置向量
    gPosition = vec4(inFragPos, 1.0);

    // 2. 存储归一化法线向量
    gNormal = vec4(normalize(inNormal), 1.0);

    // 3. 存储漫反射 RGB，并将镜面反射强度 (Specular) 存入 Alpha 通道
    gAlbedoSpec.rgb = texture(textureDiffuse, inTexCoords).rgb;
    gAlbedoSpec.a   = texture(textureSpecular, inTexCoords).r;
}

2. Subpass 1：延迟光照阶段 (Lighting Pass)

在第二个 Subpass 中，G-Buffer 被配置为 Input Attachments。着色器通过 subpassInput 内置类型和 subpassLoad() 函数直接读取当前像素在片上缓存中的数据。

依赖同步 (VkSubpassDependency) 配置

为了确保几何阶段写操作完成后再进行光照读取，必须配置 Subpass 依赖：

VkSubpassDependency dependency = {};
dependency.srcSubpass = 0; // 几何 Subpass
dependency.dstSubpass = 1; // 光照 Subpass
dependency.srcStageMask = VK_PIPELINE_STAGE_COLOR_ATTACHMENT_OUTPUT_BIT;
dependency.dstStageMask = VK_PIPELINE_STAGE_FRAGMENT_SHADER_BIT;
dependency.srcAccessMask = VK_ACCESS_COLOR_ATTACHMENT_WRITE_BIT;
dependency.dstAccessMask = VK_ACCESS_INPUT_ATTACHMENT_READ_BIT;
dependency.dependencyFlags = VK_DEPENDENCY_BY_REGION_BIT; // 保证像素级按 Region 同步

GLSL 光照阶段着色器示例 (Lighting Shader)

#version 450

layout (location = 0) out vec4 FragColor;
layout (location = 0) in vec2 inTexCoords;

// 在 Vulkan 中使用 subpassInput 直接从片上 Tile 内存中读取像素数据
layout (input_attachment_index = 0, set = 0, binding = 0) uniform subpassInput inPosition;
layout (input_attachment_index = 1, set = 0, binding = 1) uniform subpassInput inNormal;
layout (input_attachment_index = 2, set = 0, binding = 2) uniform subpassInput inAlbedoSpec;

struct PointLight {
    vec3 position;
    vec3 color;
    float intensity;
};

const int MAX_LIGHTS = 32;
layout (set = 1, binding = 0) uniform LightBuffer {
    PointLight lights[MAX_LIGHTS];
    vec3 viewPos;
    int lightCount;
} ubo;

void main()
{
    // 使用 subpassLoad 读取当前像素位置对应的 G-Buffer 属性
    vec3 fragPos  = subpassLoad(inPosition).rgb;
    vec3 normal   = subpassLoad(inNormal).rgb;
    vec3 albedo   = subpassLoad(inAlbedoSpec).rgb;
    float specStr = subpassLoad(inAlbedoSpec).a;

    // 环境光计算
    vec3 lighting = albedo * 0.1;
    vec3 viewDir  = normalize(ubo.viewPos - fragPos);

    // 累加所有光源的光照影响 (Blinn-Phong 算法)
    for(int i = 0; i < ubo.lightCount; ++i)
    {
        vec3 lightDir = normalize(ubo.lights[i].position - fragPos);

        // 漫反射 (Diffuse)
        float diff = max(dot(normal, lightDir), 0.0);
        vec3 diffuse = diff * albedo * ubo.lights[i].color;

        // 高光 (Specular - Blinn-Phong)
        vec3 halfWayDir = normalize(lightDir + viewDir);
        float spec = pow(max(dot(normal, halfWayDir), 0.0), 32.0);
        vec3 specular = ubo.lights[i].color * spec * specStr;

        lighting += (diffuse + specular) * ubo.lights[i].intensity;
    }

    FragColor = vec4(lighting, 1.0);
}

五、混合渲染工作流：处理半透明与调试几何体

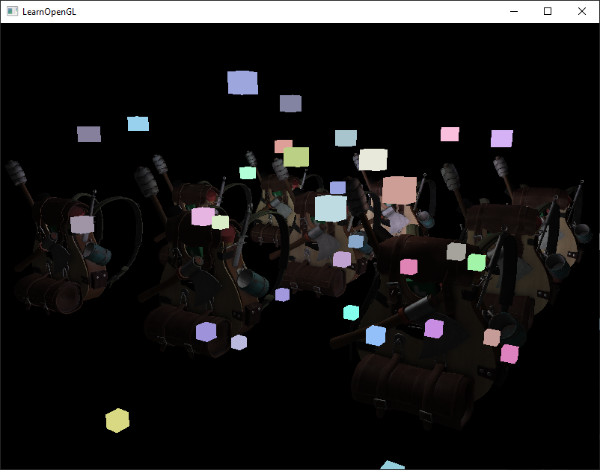

延迟渲染无法直接渲染半透明物体（如玻璃、烟雾）或需要特殊着色器的小控件（如光源代理 3D 立方体）。通常的解决方案是将管线分为延迟阶段与正向阶段。

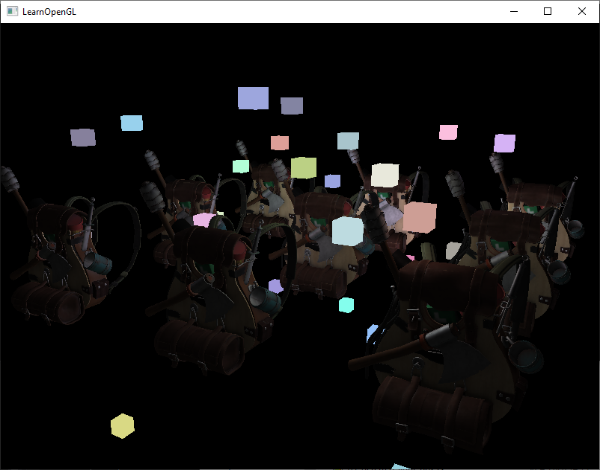

深度复用与状态配置 (Depth Buffer Reuse)

传统 OpenGL 做法可能需要调用 glBlitFramebuffer 拷贝深度缓冲，但在 Vulkan 中，可通过合理的 RenderPass 规划避免拷贝性能损失：

共享深度附件：在随后执行的正向渲染 Pass 中，直接绑定几何 Pass 所填充的 VkImageView 深度附件。
深度加载指令：将该深度附件的加载操作设置为 VK_ATTACHMENT_LOAD_OP_LOAD，这会完整保留几何阶段写入的场景深度信息。

管线测试状态：在正向渲染管线中开启深度测试、关闭深度写入：

VkPipelineDepthStencilStateCreateInfo depthStencil = {};
depthStencil.depthTestEnable  = VK_TRUE;  // 开启深度测试（保证正确遮挡关系）
depthStencil.depthWriteEnable = VK_FALSE; // 关闭深度写入（避免半透明物体遮挡后续绘制）
depthStencil.depthCompareOp   = VK_COMPARE_OP_LESS_OR_EQUAL;

六、进阶光照优化策略

全屏绘制光照阶段（Screen-space Quad Lighting）会导致场景中的每一个像素都遍历计算所有光源，导致 \(O(\text{Pixels} \times \text{Lights})\) 的复杂度。在成千上万个动态光源的场景下，性能依然会遭遇瓶颈。

1. 光体积截断 (Light Volumes & Attenuation Bounds)

由于点光源的照射强度随距离衰减，距离光源较远的片元受到的光照影响微乎其微。我们可以通过数学公式推导出一个极限受光半径 \(R_{\text{light}}\)，并仅在该半径封装的几何体积（如简易球体或网格）覆盖的屏幕区域计算光照。

点光源衰减公式与半径推导

常用的点光源衰减方程如下：

\[ F_{\text{attenuation}} = \frac{1}{K_c + K_l d + K_q d^2} \]

其中： * \(d\) 为片元到光源的距离。 * \(K_c\) 为常数项（Constant），\(K_l\) 为一次线性项（Linear），\(K_q\) 为二次项（Quadratic）。

假设定义当光照贡献低于极限色彩阈值 \(I_{\text{threshold}}\)（例如在 8-bit 帧缓冲下取值 \(I_{\text{threshold}} = \frac{5}{256} \approx 0.0195\)）时，光照视作不可见。令强度边界方程成立：

\[ I_{\text{max}} \cdot \frac{1}{K_c + K_l d + K_q d^2} = I_{\text{threshold}} \]

将其整理为关于距离 \(d\) 的标准一元二次方程：

\[ K_q d^2 + K_l d + \left(K_c - \frac{I_{\text{max}}}{I_{\text{threshold}}}\right) = 0 \]

根据一元二次方程求根公式，解得光源的最大影响半径 \(R_{\text{light}}\) 为：

\[ R_{\text{light}} = \frac{-K_l + \sqrt{K_l^2 - 4 K_q \left(K_c - \frac{I_{\text{max}}}{I_{\text{threshold}}}\right)}}{2 K_q} \]

实施方式

在光照 Pass 中，不再绘制全屏矩形，而是为每个点光源绘制一个半径为 \(R_{\text{light}}\) 的低模球体。球体覆盖的像素即为受光影响的像素，大幅缩减了无效片段的 Lighting Shader 执行次数。

2. 现代架构演进：Tiled & Clustered Deferred Shading

随着场景光源数量进一步增加（如上万个光源），频繁提交光照几何体（Light Volume Proxy）会导致 Draw Call 和几何顶点过高。现代 3D 引擎采用了更高效的空间分块策略：

+------------------------+---------------------------------------+
| 渲染技术 (Technology)  | 空间划分维度                           |
+------------------------+---------------------------------------+
| Traditional Deferred   | 全屏幕逐像素处理                      |
| Light Volumes          | 3D 几何代理 (Proxy Sphere/Cone) Mesh  |
| Tiled Deferred         | 2D 屏幕分块 (如 16x16 像素 Tile)       |
| Clustered Deferred     | 3D 空间切块 (2D Tile + Z-Depth 视锥切片)|
+------------------------+---------------------------------------+

分块延迟渲染 (Tiled Deferred Shading)：
- 将屏幕切割为 \(16 \times 16\) 像素的小块（Tiles）。
- 使用 Compute Shader 在视锥体空间内求交，计算每个 Tile 覆盖的光源列表，将光源索引存入 Buffer。
- 光照 Pass 逐像素读取当前 Tile 的光源列表，避免全屏光源遍历。
集群延迟渲染 (Clustered Deferred / Forward+)：
- 在 Tiled 的基础上的，将 View Frustum 在 Z 轴深度方向上进一步切片，形成 3D 空间栅格（Clusters/Voxels）。
- 彻底解决了 2D Tile 在深度跨度较大时（例如景深极深处与近处物体重叠在同一个 Tile）导致的光源误判与计算浪费。同时，这种集群裁剪思想还能无缝扩展至 Forward+ 管线，实现透明物体与不透明物体的统一光照管理。

七、总结

延迟渲染通过“空间换时间”与“计算解耦”的思想，为现代 3D 引擎提供了强大的多光源渲染能力。在工程实践中： * 理解 G-Buffer 布局设计是降低渲染带宽的关键； * 结合 Vulkan Subpass 与 Tile Memory 是移动端与现代图形 API 发挥硬件极致性能的必然选择； * 配合 深度重建位置、光体积裁剪 及 Clustered 方案，使得千万级光照渲染在实时应用中成为可能。
